Главная страница / Каталог проектов / 155-006-П

Просмотр

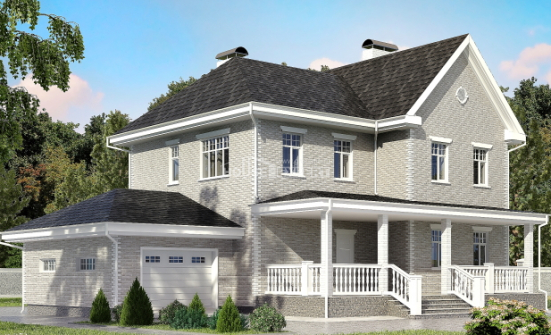

  • 155-006-П Проект двухэтажного дома, гараж, компактный домик из теплоблока Майкоп, House Expert
  • 155-006-П Проект двухэтажного дома и гаражом, красивый домик из теплоблока Майкоп, House Expert
  • 155-006-П Проект двухэтажного дома, гараж, красивый домик из поризованных блоков Майкоп, House Expert
  • 155-006-П Проект двухэтажного дома, гараж, бюджетный коттедж из теплоблока Майкоп, House Expert

  • 155-006-П Проект двухэтажного дома, гараж, недорогой загородный дом из блока Майкоп, House Expert
  • 155-006-П Проект двухэтажного дома и гаражом, небольшой коттедж из поризованных блоков Майкоп, House Expert
  • 155-006-П Проект двухэтажного дома, гараж, простой коттедж из бризолита Майкоп, House Expert
  • 155-006-П Проект двухэтажного дома, гараж, уютный дом из блока Майкоп, House Expert
Стоимость проекта
60 000
Способы оплаты

Дополнительные услуги:






Купить проект сейчас
При покупке проекта дополнительно заказывают

Отопление

Водоснабжение и канализация

Наружные сети

Строительство дома

Общая площадь дома :155,99 м2
Габариты застройки :17,58 x 10,10 м
Количество этажей :2
Цокольный этаж:нет
Гараж:навес
Сейсмостойкость:до 7 баллов
Кровля:гибкая черепица
Отделка фасада:натуральный камень, штукатурка
Отделка цоколя:камень
Перекрытие:сборная ж/б плита
Фундамент:свайный
Материал стен:утеплитель 100 мм, блок 400 мм



Проект дома 155-006-П. 1 этаж Проект дома 155-006-П. 1 этаж
1 этаж
Высота этажа: 2,7 м
Состав помещений, м2
Котельная 7,98
Сан. узел 3,78
Холл 3,22
Жилая комната 13,97
Лестница 9,92
Холл 9,29
Шкаф встроенный 0,97
Тамбур 2,76
Шкаф встроенный 0,96
Гостиная 17,96
Кухня 11,97
Итого: 82,78

Проект дома 155-006-П. 2 этаж Проект дома 155-006-П. 2 этаж
2 этаж
Высота этажа: 3,1 м
Состав помещений, м2
Сан. узел 7,98
Гардеробная 3,71
Холл 3,22
Жилая комната 13,97
Холл 14,4
Жилая комната 12,69
Жилая комната 17,24
Итого: 73,21




Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 155-006-П
name
Для того, чтобы задать вопрос зарегистрируйтесь

Конструктивные решения
ТитулВедомость рабочих чертежейСхема расположения свайСхема расположения ростверкаСпецификация элементов. Ведомость расхода сталиСхема раскладки плит перекрытия на отм. -0,450Схема расположения перемычек 1-го этажаСхема раскладки плит перекрытия на отм. +2,700Спецификация перемычек 2-го этажаСхема раскладки плит перекрытия на отм. +6,120Схема расположения монолитного пояса на отм. +2,550Схема расположения монолитного пояса на отм. +5,970Монолитный участок Ум-3Монолитный участок Ум-5Лестница. Разрез 1-1, 2-2Лестница. Разрез 3-3ТеррасаКрыльцо в осях 2-3/Б-В. Крыльцо в осях 1-1/Г-ДПлан кровлиСхема расположения стропилСхема расположения мауэрлатов, балок, стоекСхема расположения диагональных стропильных ног и коньковых балокКровля. Разрез 1-1, 2-2, 3-3Спецификация элементов кровли

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
    •
  • Язык проекта: Русский;
    •
  • Система едениц измерений в проекте: метрическая;
